Горелка СТ-02 с двумя видами пламени в одном сопле настольная предназначена для работ, связанных с нагревом изделий из черных и цветных металлов, а также нагревом и плавлением неметаллических материалов.
Используется для обработки стекла в стеклодувных мастерских и на промышленных предприятиях, а также везде, где требуется иметь настольную горелку высокой мощности до 25 кВт с температурой нагрева до 2600 градусов Цельсия и с широким диапазоном регулировки температуры пламени.
При обработке стекла используется для работы с заготовками из термостойкого стекла (трубками) толщиной до 4 мм и диаметром до 100 мм.
Впервые на отечественном рынке представлена настольная профессиональная импортная горелка газ+воздух+кислород промышленного изготовления, имеющая мощность до 25,5 кВт и температуру обработки материалов до 2600°С.
Два вида пламени в одном сопле. Центральное пламя газ+кислород. Периферийное пламя газ+кислород+воздух. Применение двойного пламени позволяет регулировать температуру горелки в широких пределах.
Отечественных аналогов горелка СТ-02 не имеет.
Горелка газовая СТ-02 предназначена для эксплуатации в помещении при температуре от +10 до +35 градусов Цельсия и относительной влажности до 80% при температуре +25 градусов Цельсия.
Необходимые параметры по давлению газов, а также другие характеристики горелки в зависимости от вида горючего газа приведены в нижеследующей таблице.
| Вид газа | Давление газа, кПа |
Объемный расход | Мощность, кВт |
|---|---|---|---|
| 1 кПа=0,01 бар=0,01 атм=0,15 psi=102 мм вод.столба=7,5 мм рт.столба | |||
| Пропан-бутан | не более 50 | 1,65 кг/час | 21,25 |
| Кислород | не менее 20 | 2 м³/час | |
| Воздух | не менее 10 | 3,25 м³/час | |
| Природный газ | 30-50 | 2,55 м³/час | 25,5 |
| Кислород | не менее 20 | 5,75 м³/час | |
| Воздух | не менее 10 | 3,75 м³/час | |
При прочих равных условиях применение сжиженного газа (пропан,бутан) является предпочтительным.
В корпусе горелки размещены регулировочные вентили и штуцеры подвода газов.
В горелке СТ-02 используются два вида пламени. В середине сопла горелки имеется отверстие для центрального пламени.

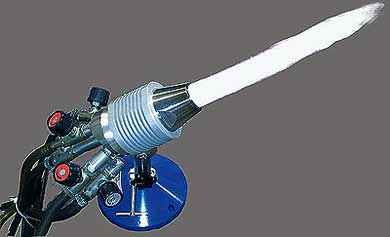

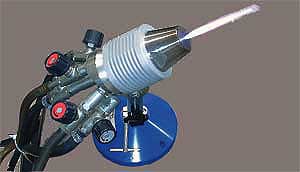

Для этого пламени используется горючий газ и кислород. Вид этого пламени показан на фото слева.
Вокруг отверстия для центрального пламени по окружности расположены отверстия для горения периферийного пламени, для которого используется горючий газ и кислород, обедненный сжатым воздухом. Вид полного пламени (центральное+периферийное) можно увидеть на этом же фото.

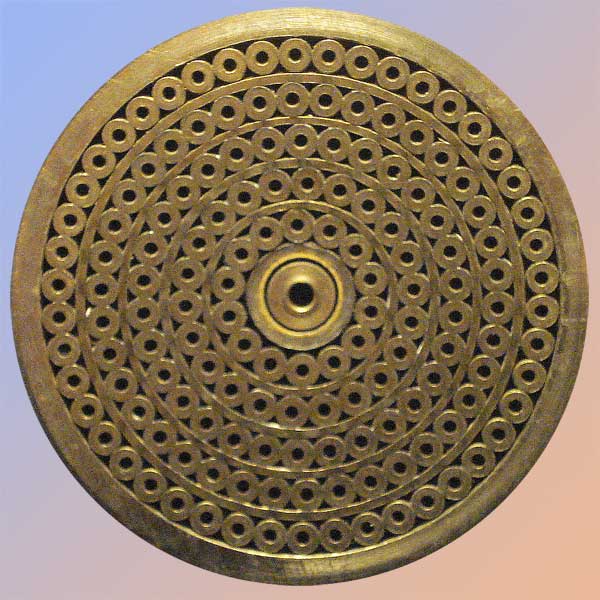

На рисунке справа показано сопло горелки СТ-02. В центре сопла расположено выходное отверстие для центрального пламени (газ+кислород). Вокруг этого отверстия имеются выходы (порты) 150-и капилляров для кислорода. Между капиллярами имеются зазоры для подачи на выход горелки горючего газа и воздуха.

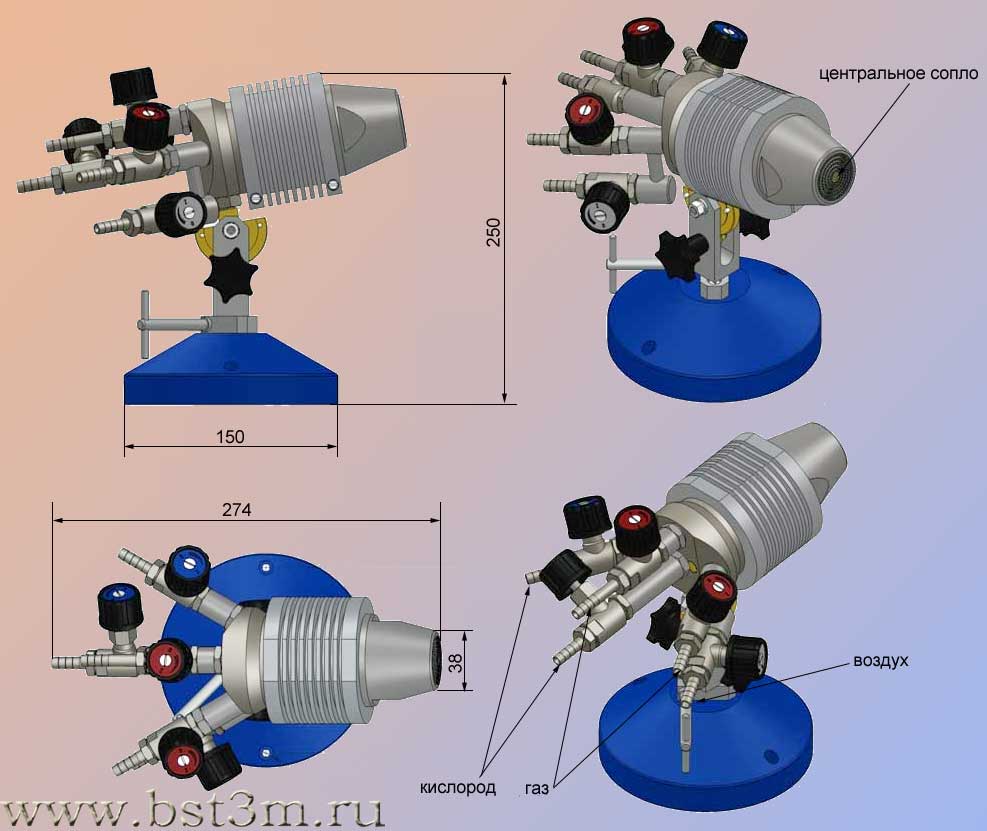

На корпусе горелки в центральной задней части расположены штуцера и рукоятки регулировочных вентилей для кислорода и горючего газа, которыми производится регулировка пламени в центре сопла. На правой стороне находится штуцера и рукоятки регулировочных вентилей для газа и сжатого воздуха для периферийного пламени, которое окружает центральное пламя. Все вентили имеют корпус из латуни, а шпиндель из нержавеющей стали.
На левой стороне находится штуцер и рукоятка регулировочного вентиля для подачи и регулировки кислорода в капиллярные трубки, для обеспечения горения периферийного пламени (увеличенный рисунок слева).
Увеличение подачи воздуха в периферийное пламя уменьшает, как его температуру, так и общую температуру факела горелки.
Угол поворота горелки можно менять ослаблением арретирующего винта с рычагом, который установлен между подставкой и стойкой горелки, а угол наклона относительно поверхности рабочего стола можно менять рукояткой связанной с зубчатой передачей, расположенной на стойке горелки.
Головка горелки оснащена охлаждающим устройством в виде ребер выполненных на ее корпусе, которые отводят тепло.
Основание горелки- металлическая отливка с лакокрасочным покрытием. Основание может быть закреплено на столе при помощи болтов. Для этого в основании выполнены два отверстия.
По отдельному заказу комплектуется устройством для экономии газа модели С-1, изображенное на рисунке справа. При использовании этого устройства воспламенение периферийного пламени производится автоматически после нажатия ножной педали устройства. При отпускании педали периферийное пламя гаснет ввиду прекращения подачи газовых сред в горелку. При этом центральное пламя горит постоянно вне зависимости от положения педали. Описание устройства для экономии газа приведено на соответствующей странице сайта
.
В комплект поставки входят горелка газовая СТ-02, паспорт, инструкция по эксплуатации и упаковочная тара.
Имеется сервисный центр по гарантийному и послегарантийному ремонту.
Порядок приобретения горелки СТ-02 приведен на странице
"Как купить".
Цена на горелку СТ-02 представлена на сайте www.labgorelka.ru.
Горелка СТ-02 отгружается со склада в Москве во все регионы РФ.
